By : Zakir Skynet
Untuk menambah wawasan dibidang regulator rectifier motorcycle atau lebih dikenal dengan sebutan kiprok di negeri paman zak, maka jurnal ilmiah kali ini akan membahas bagaimana membuat sebuah kiprok regulator rectifier motorcycle, khususnya sebuah kiprok dc full wave yang bisa di aplikasikan untuk motor honda tiger, megapro dan motor sejenisnya.
Secara umum cara kerja kiprok DC full wave single phase ada dua model saat ini yang beredar di pasar otomotif dunia
, yaitu model tipe shunt/short dan tipe series. Pada artikel ini yang akan dibahas khusus regulator model shunt / short, untuk membuat kiprok type ini ada dua hal penting yang harus dipahami yaitu fungsi penyeraah yaitu merubah arus ac menjadi dc fungsi ini menggunakan diode bridge dan fungsi control voltase aki yang umum menggunakan circuit crowbar dari yang sederhana sampai ke rumit.
Cara kerja kiprok model short sangat sederhana : output generator / alternator motor dua buah kabel yang biasanya dimotor pakai kabel warna kuning tegangan kabel ini masih arus AC langsung konek menuju diode bridge untuk dirubah menjadi arus DC, selanjutnya kode positip diode bridge terhubung ke terminal positip aki dan kode negatip diode bridge terhubung ke terminal negatip aki, maka ketika motor dihidupkan proses pengecasan aki sudah terjadi. seperti pada gambar dibawah ini
![]()
Untuk melindungi peralatan elektronik di dasbor motor agar tegangan aki tidak mencapai 16 s/d 17 volt yang bisa merusak perangkat elektronik yang dipasang di dasbor , maka dibuat perangkat tambahan kiprok yaitu sensor voltage, satu atau dua buah SCR terpasang yang di kontrol oleh sebuah circuit crowbar untuk membelokan arus listrik kembali ke stator , karena aki tegangan aki sudah cukup, misalkan diseting 14,8 volt. Untuk circuit kiprok tipe series rencana akan dibahas pada part 2.
![]()
Sekema kiprok yang akan dibahas sudah diseleksi oleh tim ahli Institut Teknologi Paman Zak dari ratusan model yang beredar didunia maya dari skema kiprok yang tersulit sampai yang termudah. Rangkaian-rangkaian kiprok dibawah ini adalah hasil copy paste dari berbagai negara seperti dari negeri Paman Sam, Rusia, Ukraina, German, Negeri Sakura, Negeri Tirai Bambu, Italia, Hungaria, Rumania, Czech, dan Negeri 1001 Malam.
 |
Kiprok Tiger Original |
Secara umum cara kerja kiprok DC full wave single phase ada dua model saat ini yang beredar di pasar otomotif dunia
, yaitu model tipe shunt/short dan tipe series. Pada artikel ini yang akan dibahas khusus regulator model shunt / short, untuk membuat kiprok type ini ada dua hal penting yang harus dipahami yaitu fungsi penyeraah yaitu merubah arus ac menjadi dc fungsi ini menggunakan diode bridge dan fungsi control voltase aki yang umum menggunakan circuit crowbar dari yang sederhana sampai ke rumit.
Cara kerja kiprok model short sangat sederhana : output generator / alternator motor dua buah kabel yang biasanya dimotor pakai kabel warna kuning tegangan kabel ini masih arus AC langsung konek menuju diode bridge untuk dirubah menjadi arus DC, selanjutnya kode positip diode bridge terhubung ke terminal positip aki dan kode negatip diode bridge terhubung ke terminal negatip aki, maka ketika motor dihidupkan proses pengecasan aki sudah terjadi. seperti pada gambar dibawah ini
Untuk melindungi peralatan elektronik di dasbor motor agar tegangan aki tidak mencapai 16 s/d 17 volt yang bisa merusak perangkat elektronik yang dipasang di dasbor , maka dibuat perangkat tambahan kiprok yaitu sensor voltage, satu atau dua buah SCR terpasang yang di kontrol oleh sebuah circuit crowbar untuk membelokan arus listrik kembali ke stator , karena aki tegangan aki sudah cukup, misalkan diseting 14,8 volt. Untuk circuit kiprok tipe series rencana akan dibahas pada part 2.
 |
| Circuit crowbar sederhana |
 |
| Contoh model circuit crowbar sederhana |
Sekema kiprok yang akan dibahas sudah diseleksi oleh tim ahli Institut Teknologi Paman Zak dari ratusan model yang beredar didunia maya dari skema kiprok yang tersulit sampai yang termudah. Rangkaian-rangkaian kiprok dibawah ini adalah hasil copy paste dari berbagai negara seperti dari negeri Paman Sam, Rusia, Ukraina, German, Negeri Sakura, Negeri Tirai Bambu, Italia, Hungaria, Rumania, Czech, dan Negeri 1001 Malam.
Skema-skema Kiprok Tiger dan Megapro Model Shunt / Short
 |
| Gambar 1 : Kiprok dari Negeri Russia |
 |
Gambar 2 : wujud Kiprok pada gambar 1 di atas kiprok Full wave dari Russia |
 |
| Gambar 3 |
 |
| Gambar 4 |
 |
| Gambar 5 |
 |
| Gambar 6 :Kiprok full wave |
 |
| Gambar 8 |
 |
| Gambar 9 |
 |
| Gambar 10 |
 |
| Gambar 11 |
 |
| wujud kiprok gambar 11 |
 |
| Gambar 12 : Kiprok full wave single phase |
 |
| Gamabr 13 |
 |
| Gambar 14 |
Contoh contoh Diode Bridge Berfungsi merubah Arus AC dari Generator menjadi Arus DC
 |

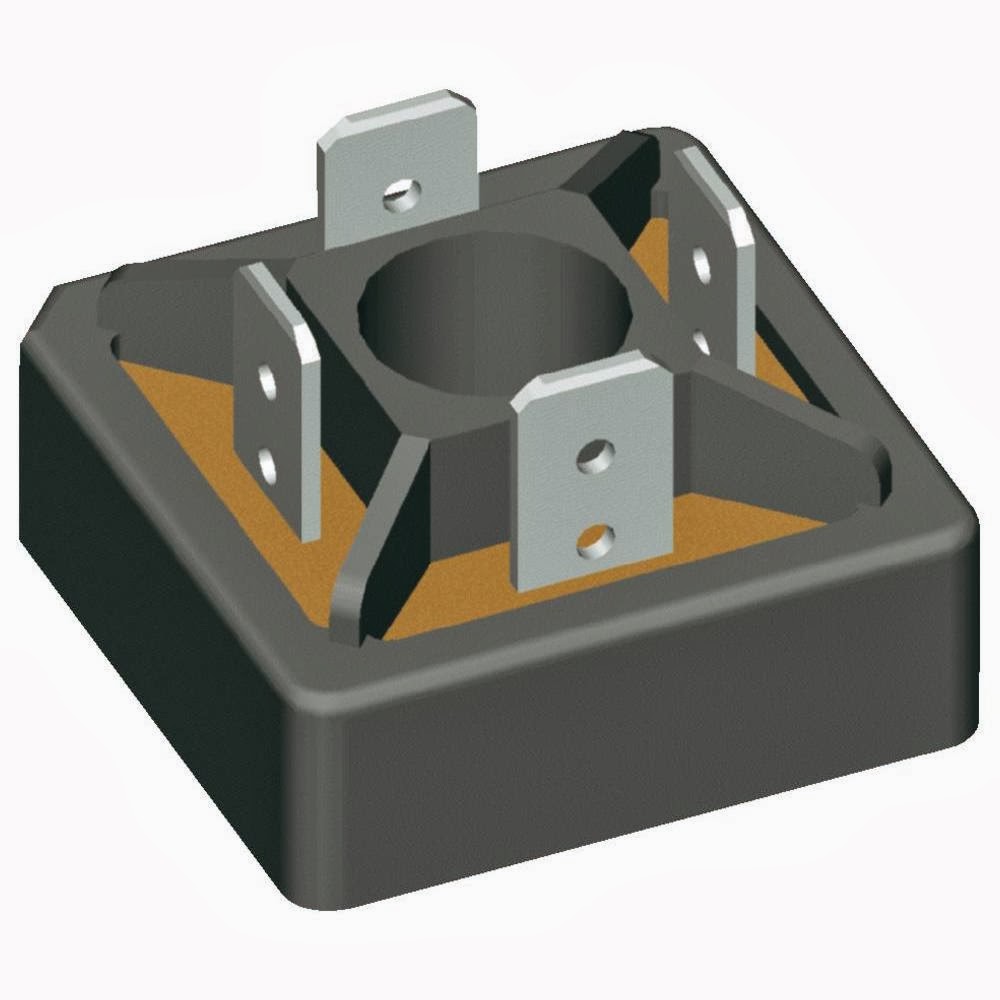

Gambar 14 : wujud diode bridge dan lambang elektronik |
